ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА



Ограничители перенапряжений типа ОПН-У-27 предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования подвижного состава и тяговых подстанций электрифицированных на переменном токе 25 -27 кВ, частоты 50 Гц железных дорог.

Ограничители перенапряжений типа ОПН ТП 3,0 / 4 УХЛ 1 предназначены для защиты от грозовых и коммутационных перенапряжений изоляции электрооборудования подвижного состава.

Ограничители перенапряжений типа ОПН ТП 3,3 / 4 УХЛ 1 предназначены для защиты от грозовых и коммутационных перенапряжений изоляции электрооборудования тяговых подстанций, постов секционирования и пунктов параллельного соединения, а также электрооборудования переменного и постоянного тока подвижного состава.

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения М25 по ГОСТ 17516.1:

Ограничители типа ОПН-У-27 соответствуют техническим условиям ИТЕА.674361.005ТУ.

Ограничители типа ОПН-ТП соответствуют техническим условиям МИНЮ.674361.007ТУ



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ОГРАНИЧИТЕЛЕЙ ТИПА ОПН-ТП:





ОПН

ТП

ХХ

/

ХХ

УХЛ1























Ограничитель перенапряжений нелинейный























Индекс типа























Номинальное напряжение постоянного тока, кВ























Наибольшее длительно допустимое рабочее напряжение постоянного тока, кВ























Климатическое исполнение и категория размещения по ГОСТ 15150



Основные параметры ограничителей перенапряжений типа ОПН-ТП приведены в таблице 8, габаритные и присоединительные размеры на
рисунке 24.















Разметка отверстий для установки ОПН

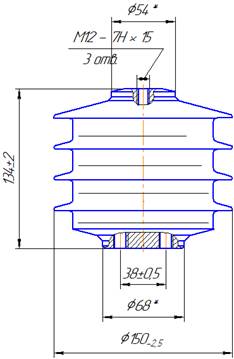

Рис. 24 Габаритно-присоединительные размеры ограничителя типа ОПН-ТП









СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ОГРАНИЧИТЕЛЕЙ ТИПА ОПН-У:







ОПН

У

ХХ

/

ХХ

Х



УХЛ1

Х

/

Х



































Ограничитель перенапряжений нелинейный































Индекс типа































Класс напряжения сети, кВ































Наибольшее длительно допустимое рабочее напряжение ОПН, кВ















Класс пропускной способности































Климатическое исполнение и категория размещения по ГОСТ 15150















Обозначение исполнения по степени загрязнения по ГОСТ 9920













Вид конструктивного исполнения



Основные параметры ограничителей перенапряжений типа ОПН-У-27 приведены в таблице 7, габаритные и присоединительные размеры
на рисунке 25.





А, Б и В Присоединительные размеры

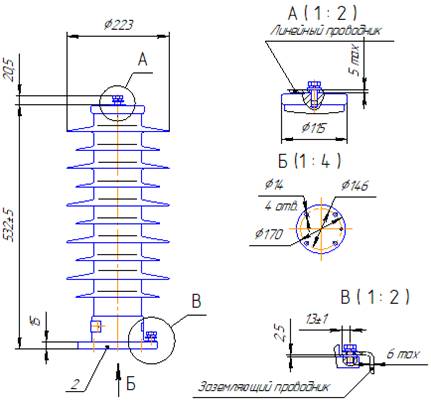

Рис. 25 Габаритно-присоединительные размеры ограничителя типа ОПН-У-27



Технические характеристики ограничителей типа ОПН-У

Таблица 7



Технические характеристики ограничителей типа ОПН-ТП

Таблица 8





Ограничители перенапряжений типа ОПН ТК 3,3 / 4 УХЛ 1 предназначены для защиты от грозовых и коммутационных перенапряжений изоляции контактной сети электрифицированных на постоянном токе напряжением 3,3 кВ железных дорог

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения М6 по ГОСТ 17516.1:

Ограничители типа ОПН-ТК соответствуют техническим условиям МИНЮ.674361.006ТУ



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ОГРАНИЧИТЕЛЕЙ ТИПА ОПН-ТК:





ОПН

ТК

3,3

/

4

УХЛ1























Ограничитель перенапряжений нелинейный























Индекс типа























Номинальное напряжение контактной сети, кВ























Наибольшее длительно допустимое рабочее напряжение ОПН, кВ























Климатическое исполнение и категория размещения по ГОСТ 15150



Основные параметры ограничителей перенапряжений типа ОПН-ТК приведены в таблице 9, габаритные и присоединительные размеры на рисунке 26.

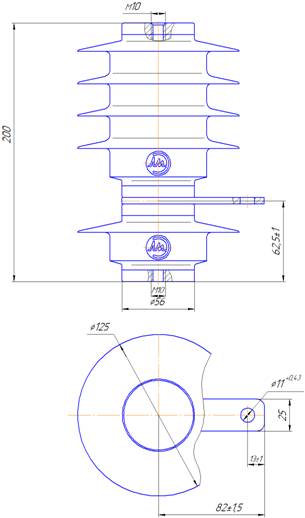

Рис. 25 Габаритно-присоединительные размеры ограничителя типа ОПН-ТК

Таблица 9

Параметр

Значение

Номинальное напряжение сети, кВ

3,3

Наибольшее длительно допустимое рабочее напряжение постоянного тока, кВ

4,0

Номинальный разрядный ток, кА

10

Пропускная способность 2 мс, А

500

Остающееся напряжение, кВ, не более , при импульсе тока 8/20 с амплитудным значением

500 А

18,5

5000 А

21,8

10000 А

23,6

20000 А

25,1

Остающееся напряжение, кВ, не более , при импульсе тока 30/60 с амплитудным значением 500 А

18,4

Максимальное значение импульса тока 4/10, кА

100

Выдерживаемое напряжение грозового импульса 1,2/50 мкс, кВ

50

Выдерживаемое напряжение промышленной частоты, выдерживаемое в сухом состоянии и под дождем, кВ

25

Выдерживаемое 50 % разрядное переменное напряжение при искусственном загрязнении и увлажнении при удельной поверхности проводимости слоя загрязнения 20 мкСм, кВ,

не менее

12

Длина пути утечки, мм

250

Максимальная динамическая нагрузка, Н

300
