ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ ДЛЯ ЗАЩИТЫ ВЫСОКОЧАСТОТНЫХ ЗАГРАДИТЕЛЕЙ
типа ОПН ВЗ

Предназначены для защиты высокочастотных заградителей от грозовых и коммутационных перенапряжений, возникающих на прилегающих подстанциях и воздушных линиях электропередач переменного тока частоты 50 60 Гц.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:





ОПН

ВЗ

ХХ

ХХ

Х



УХЛ1



























Ограничитель перенапряжений нелинейный



















































Индекс типа



















































Номинальный ток заградителя, А



















































Индуктивность реактора заградителя, мГн



















































Код типоисполнения

1 для заградителей с верхним граничным значением полосы заграждения не более 285 кГц

2 для заградителей с рабочей полосой заграждения от 200 до 1000 кГц





















Климатическое исполнение и категория размещения по ГОСТ 15150













Основные параметры ограничителей приведены в таблице 14, габаритные размеры на рисунке 32

Таблица 14

Тип ОПН

Наибольшее длительно допустимое напряжение, Uнр, кВ

Максимальное остающееся напряжение при указанных ниже значениях тока и параметрах импульса разряда

Номинальная ёмкость, пФ

Габариты

Длина пути утечки, мм

8/20 мкс 0,1 кА, кВ

8/20 мкс 0,5 кА, кВ

8/20 мкс 5 кА, кВ

8/20 мкс 10 кА, кВ

30/60 мкс 0,1 кА, кВ

30/60 мкс 0,25 кА, кВ

Высота, мм

Вес, кг

ОПН-ВЗ-630-0,5-1 УХЛ1

3,50

8,56

-

11,10

11,82

8,47

-

260

135

1,8

230

ОПН-ВЗ-630-0,5-2 УХЛ1

4,80

11,77

-

15,30

16,50

11,65

-

200

ОПН-ВЗ-1250-0,5 УХЛ1

5,88

14,26

-

18,50

20,00

14,12

-

170

ОПН-ВЗ-2000-0,5 УХЛ1

7,35

17,83

-

23,15

25,00

17,65

-

160

ОПН-ВЗ-2000-1,0 УХЛ1

13,64

-

34,1

40,24

43,00

-

32,74

160

185

3,0

400



Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения М7 по ГОСТ 17516.1-90.

Ограничители соответствуют техническим условиям ИТЕА.674361.007 ТУ

Внешняя изоляция ОПН выдерживает:

а) в течение одной минуты воздействие испытательного напряжения промышленной частоты во влажном состоянии, равного:

20 кВд для ОПН-ВЗ630 (1250) УХЛ1;

28 кВд для ОПН-ВЗ-2000 УХЛ1.

б) напряжение грозового импульса 1,2/50 мкс:

60 кВ для ОПН-ВЗ630 (1250) УХЛ1;

75 кВ для ОПН-ВЗ-2000 УХЛ1.

Пропускная способность при прямоугольном импульсе тока длительностью 2000 мкс:

150 А для ОПН-ВЗ630 (1250) УХЛ1;

500 А для ОПН-ВЗ-2000 УХЛ1.

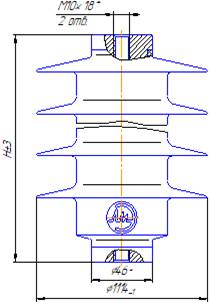

Рис. 32 Габаритно-присоединительные размеры ограничителя типа ОПН-ВЗ
