ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ ДЛЯ ЗАЩИТЫ СИСТЕМЫ УПРАВЛЕНИЯ ШУНТИРУЮЩИХ УПРАВЛЯЕМЫХ РЕАКТОРОВ



ОБЩИЕ СВЕДЕНИЯ

Ограничители перенапряжений типа ОПН-ПР и ОПН-УР предназначены для защиты от грозовых и коммутационных перенапряжений полупроводниковых преобразователей шунтирующих управляемых реакторов класса напряжения до 500 кВ и других комплектных изделий.

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения М6 по ГОСТ 17516.1



КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки ОПН-ПР входят:

ограничитель нелинейный типа ОПН-ПР;

- паспорт - 1 экз. на каждый ОПН, водящий в партию

руководство по эксплуатации - 1 экз. на каждый ОПН, входящий в партию;

- демонтированные на время транспортирования составные части ограничителя.



В комплект поставки ОПН-УР входят:

партия ОПН в объеме, определяемым договором на поставку;

руководство по эксплуатации, совмещенное с паспортом (РЭ) - 1 экз. на каждый ОПН, входящий в партию



ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ ТИПА ОПН-ПР



Ограничители типа ОПН-ПР соответствуют техническим условиям МИНЮ.674361.019ТУ.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:







ОПН

ПР

Х

/

Х

ХХ



УХЛ1



























Ограничитель перенапряжений нелинейный



























Индекс типа



























Наибольшее длительно допустимое рабочее

напряжение постоянного тока, кВ



























Остающееся напряжение при коммутационном импульсе тока

30/60 мкс, с амплитудой 2 кА, кВ



























Энергия, рассеиваемая ОПН, при прохождении через него коммутационного

импульса тока 30/60 мкс с амплитудой 2 кА, кДж



























Климатическое исполнение и категория размещения по ГОСТ 15150



Основные параметры ограничителей приведены в таблице 11, габаритные размеры на рисунке 29



Таблица 11

Параметр

Значение для ОПН-ПР-

2/3,0 400 УХЛ 1

2/3,3 90 УХЛ 1

Наибольшее длительно допустимое рабочее напряжение постоянного тока, кВ

2,0

2,0

Остающееся напряжение при коммутационном импульсе тока 30/60 мкс с амплитудным значением 2000 А, кВ, не более

3,0

3,3

Энергия, рассеиваемая в ОПН при воздействии прямоугольного импульса тока длительностью 2000 мкс, кДж, не менее

400

90

Ток проводимости при напряжении (50 Гц) Uпр=1,4кВ, мАд, не более

30

10

Классификационное напряжение частоты 50 Гц, кВд, не менее

1,65

1,65

Классификационный ток, мА

105

25

Длина пути утечки, мм, не менее

Корпуса нелинейного резистора ОПН

1100

500

опорного изолятора ОПН

200

200

Масса, кг, не более

35

28

Высота Н, мм

835

679

Одноминутное напряжение промышленной частоты в сухом состоянии, кВ

42

Одноминутное напряжение промышленной частоты под дождём, кВ

28

Напряжение полного грозового импульса, кВ

75

50%-е разрядное напряжение промышленной частоты в загрязнённом и увлажнённом состоянии при удельной поверхностной проводимости слоя загрязнения 10мкСм, кВ, не менее

14



Внешняя изоляция ОПН выдерживает испытательные напряжения, приведенные в пунктах 912 таблицы



При внутреннем повреждении ограничитель выдерживает без опасного взрывного разрушения воздействие в течение 2с тока короткого замыкания величиной 800 А.





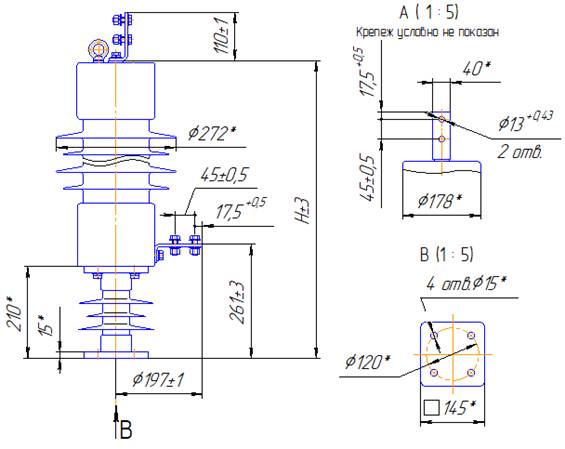

Рис. 29

Габаритно-присоединительные размеры ограничителя типа ОПН-ПР





ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ ТИПА ОПН-УР



Ограничители типа ОПН-УР соответствуют техническим условиям МИНЮ.674361.020ТУ.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:







ОПН

УР

1,5



П

УХЛ1























Ограничитель перенапряжений нелинейный























Индекс типа























Наибольшее длительно допустимое рабочее напряжение постоянного тока, кВ























Предохранитель























Климатическое исполнение и категория размещения по ГОСТ 15150



Основные параметры ограничителей приведены в таблице 12, габаритные размеры на рисунке 30.



Таблица 12

Параметр

Значение

Наибольшее длительно допустимое рабочее напряжение постоянного тока, кВ

1,5

Остающееся напряжение при коммутационном импульсе тока 30/60 мкс с амплитудным значением 2000 А, кВ, не более

3,8

Энергия, рассеиваемая в ОПН при воздействии прямоугольного импульса тока длительностью 2000 мкс, кДж, не менее



4

Ток проводимости при напряжении (50 Гц) Uпр=1,4кВ, мАд, не более

1,0

Классификационное напряжение частоты 50 Гц, кВд, не менее

1,65

Масса, кг, не более

10

Высота Н, мм

375

Одноминутное напряжение промышленной частоты в сухом состоянии, кВ

24

Одноминутное напряжение промышленной частоты под дождём, кВ

18

Напряжение полного грозового импульса, кВ

50

50%-е разрядное напряжение промышленной частоты в загрязнённом и увлажнённом состоянии при удельной поверхностной проводимости слоя загрязнения 10мкСм, кВ, не менее

14



ОПН выдерживает без опасного взрывного разрушения при внутреннем повреждении и гарантированно обеспечивает электрическое соединение между своими выводами без разрыва цепи при:

воздействие установившегося тока короткого замыкания величиной 4000 А длительностью 0,3 с.

протекании через ОПН униполярного затухающего импульса тока с амплитудой 2600 А и энергией импульса 450 кДж.

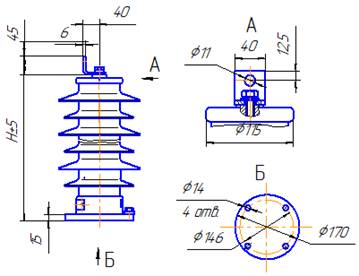

Рис. 30

Габаритно-присоединительные размеры ограничителя типа ОПН-УР
