СРЕДСТВА ДИАГНОСТИКИ ОПН



По заказу потребителя ограничители типа ОПН-У исполнения Б могут быть укомплектованы следующими средствами диагностики:

  счётчиком импульсов тока СИТ-1

  клещами токоизмерительными цифровыми KEW 2432

Счётчик СИТ-1 предназначен для регистрации общего количества импульсов тока, воздействующих на ОПН при грозовых и коммутационных перенапряжениях, с целью определения остаточного ресурса и интенсивности перенапряжений в точке установки ОПН.

Область применения счётчика:

   счётчик СИТ-1 применяется совместно с ОПН, установленными на изолирующее основание или снабжёнными изолированным выводом;

   совместно с ОПН может использоваться для определения интенсивности грозовых и коммутационных перенапряжений в точке подключения ОПН к сети.

Счётчик соответствует техническим условиям МИНЮ.411178.001ТУ

СИТ-1 поставляется в двух вариантах исполнения: с наконечниками (ШВ) и с гибким изолированным кабельным соединителем (КВ), подключаемым непосредственно к изолирующему основанию ОПН.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:





СИТ

1

/

ХХ

УХЛ1

















Счетчик импульсов тока

















Индекс типа





















Обозначение варианта исполнения:

ШВ с шинным вводом

КВ с кабельным вводом

























Климатическое исполнение и категория

размещения по ГОСТ 15150-69















Примечание: обозначение вида климатического исполнения и варианта исполнения в маркировке счётчика не указывается.



Основные параметры счётчика приведены в таблице 5, габаритные размеры на рисунке 21.

Таблица 5

Наименование параметра, размерность

Значение

Ток срабатывания при грозовом импульсе тока 8/20, Amax

2400 480

Ток срабатывания при коммутационном импульсе тока 30/60, Amax

850 170

Ток срабатывания при импульсе большого тока 4/10, Amax

5400 1080

Выдерживаемый импульс большого тока, kAmax

100

Выдерживаемый ток короткого замыкания в течение 0,2 с, кА

65

Масса, кг, не более

(для варианта исполнения)

ШВ

2,4

КВ

3,6



Рабочая температура: от минус 60C до плюс 50C

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69

Группа механического исполнения М6 по ГОСТ 17516.1-90

Область срабатывания счетчика СИТ-1 приведена на рисунке 22.

Пример монтажа размещения и монтажа устройств диагностики ОПН приведен на рисунке 23.

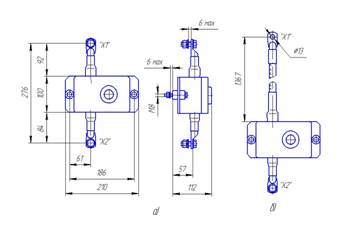

а - вариант исполнения ШВ; б - вариант исполнения КВ

Рис. 21 Габаритно-присоединительные размеры

счетчика импульсов тока СИТ -1



Рис. 23 Пример размещения и монтажа устройств диагностики ОПН

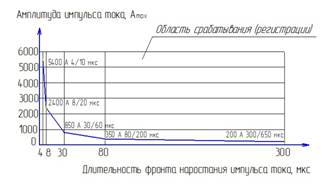

Рис. 22 Область срабатывания счетчика СИТ-1







Клещи KEW 2432 являются портативным переносным прибором и предназначены для контроля величины полного тока проводимости ОПН
при рабочем напряжении.

Основные параметры клещей представлены в таблице 6.

Используемый диапазон для контроля тока проводимости ОПН 4 мА.

Таблица 6

Наименование параметра, размерность

Значение

Измеряемый диапазон переменного тока, мА

0 3,999

Погрешность*

на частоте 50/60 Гц

на частоте 40 1000 Гц



1,0%Х+5dgt

2.5%Х+5dgt

Время ожидания результата измерений, с

~ 2

Защита от перегрузки по переменному току в течение 10с, А

120

Диаметр под проводник, мм

~ 40

Масса, кг

290

Источник питания, батареи

1,5 В R03(UM-4)

* Примечание: Х показание на дисплее, в единицах физической величины; dgt единица младшего индицируемого разряда. В условиях
сильных
электромагнитных полей и превалирования в сигнале гармонических составляющих погрешность возрастает до 610%

Рабочая температура от 0C до +40C

Полная информация по клещам представлена в Руководстве по эксплуатации и паспорте на изделие, прилагаемых к клещам.
Рекомендуемый режим измерения клещей WIDE.

Клещи KEW 2432 зарегистрированы в государственном реестре средств измерения под  28003-04.
