ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ ДЛЯ ГОРОДСКОГО ТРАНСПОРТА



Ограничители перенапряжений нелинейные типа ОПН ТВ и ОПН-М предназначены для защиты от атмосферных и коммутационных перенапряжений электрооборудования электрифицированного городского транспорта:

Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения М29 по ГОСТ 17516.1-90.

Ограничители типа ОПН-ТВ соответствуют техническим условиям МИНЮ.674361.002ТУ.

Ограничители типа ОПН-М соответствуют техническим условиям МИНЮ.674361.021ТУ



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:







ОПН

Х

ХХ

/

ХХ

УХЛ1























Ограничитель перенапряжений нелинейный























Индекс типа























Наибольшее длительно допустимое напряжение

постоянного тока, кВ























Наибольшее длительно допустимое напряжение

переменного тока, кВ























Климатическое исполнение и категория размещения по ГОСТ 15150



Основные параметры ограничителей типа ОПН-ТВ приведены в таблице 10, габаритные размеры на рисунке 27.

Основные параметры ограничителей типа ОПН-М приведены в таблице 10, габаритные размеры на рисунке 28.



Таблица 10

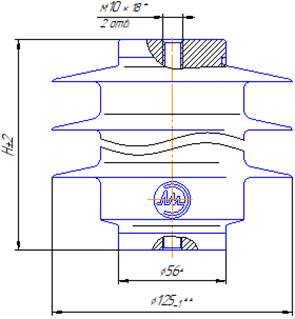

Рис. 27 Габаритно-присоединительные размеры ограничителя типа ОПН-ТВ



Рис. 28 Габаритно-присоединительные размеры ограничителя типа ОПН-М
