Производство ОПН 0.2 ... 220 кВ



ОПН КЛАССОВ НАПРЯЖЕНИЯ 3, 6, 10 кВ

типа ОПН РС, ОПН-Т, ОПН ТЕ, ОПН-КС и ОПН-КЕ



Ограничители перенапряжений предназначены для защиты от атмосферных и коммутационных перенапряжений в электрических сетях с напряжением 3 10 кВ переменного тока частоты 48 62 Гц с изолированной или компенсированной нейтралью:

ОПН предназначены для эксплуатации в районах с умеренным и холодным климатом (климатическое исполнение УХЛ по ГОСТ 15150) при температуре окружающего воздуха от минус 60С до плюс 60 С. Ограничители категории размещения 1 предназначены для эксплуатации на открытом воздухе. Ограничители категория размещения 2 предназначены для эксплуатации под навесом или в помещениях

Группа механического исполнения М7 по ГОСТ 17516.1-90.

Нормативные документы: ИТЕА.674361.002ТУ; ИТЕА.674361.004ТУ; ИТЕА.674361.001ТУ;

ГОСТ Р 52725-2007

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:







ОПН

Х

ХХ

/

ХХ

УХЛ1























Ограничитель перенапряжений нелинейный











































Индекс типа











































Класс напряжения сети, кВ











































Наибольшее длительно допустимое рабочее напряжение ОПН, кВ































Климатическое исполнение и категория размещения по ГОСТ 15150







Основные параметры ограничителей приведены в таблице 2,



Таблица 2



Габаритные и присоединительные размеры на рисунках 3, 4, 5.



Класс пропускной способности по ГОСТ Р 52725-2007 (класс разряда линии по СТ МЭК 60099 4):

ОПН-РС 1 класс;

ОПН-Т и ОПН-КС 2 класс;

ОПН-ТЕ и ОПН-КЕ 3 класс.

Ток пропускной способности:

400 А для ОПН-РС;

680 А для ОПН-Т, ОПН-КС;

1000 А для ОПН-ТЕ, ОПН-КЕ

Удельная энергия, кДж/кВ (UНДР):

2,2 кДж/кВ для ОПН-РС;

5,2 кДж/кВ для ОПН-Т, ОПН-КС;

8,8 кДж/кВ для ОПН-ТЕ, ОПН-КЕ.

Номинальный разрядный ток 10 кА.

Амплитуда импульса большого тока 4/10 мкс:

65 кА для ОПН-РС;

100 кА для ОПН-Т (ТЕ) и ОН-КС (КЕ)

Большой ток взрывобезопасности - 20 кА.

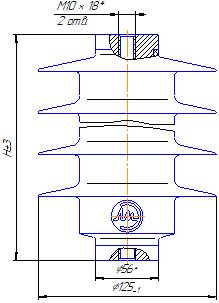

Рис. 3

Габаритно-присоединительные размеры ОПН-КС (КЕ)

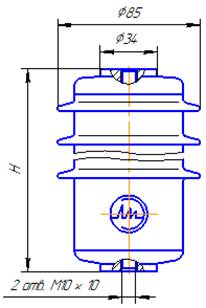

Рис. 4

Габаритно-присоединительные

размеры ОПН-РС и ОПН-Т

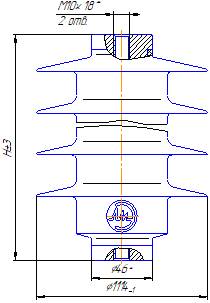

Рис. 5

Габаритно-присоединительные

размеры ОПН-ТЕ



Зависимости наибольшего напряжения (в долях Uнр), допустимого до и после поглощения ограничителем максимальной энергии коммутационных перенапряжений от времени приложения этого напряжения для различных классов разряда линии приведены на рисунках 6, 7.

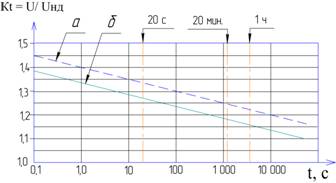

Рис.6

Для 1 класса пропускной способности

а без предварительного поглощения;

б с предварительным поглощением

энергии коммутационных перенапряжений

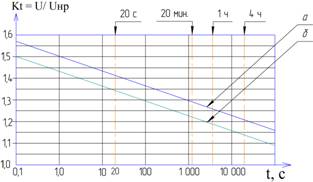

Рис. 7

Для 2 и 3 классов пропускной способности

а без предварительного поглощения

б с предварительным поглощением энергии коммутационных перенапряжений



ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе указывается наименование, тип, класс напряжения сети, наибольшее длительно допустимое напряжение и количество ограничителей.



Пример заказа:

Ограничитель ОПН Т 10/12,7 УХЛ1 12 шт.
