Производство ОПН 0.2 ... 220 кВ



ОПН КЛАССОВ НАПРЯЖЕНИЯ 6, 10, 15, 20, 35, 110, 220 кВ

типа ОПН-У

2 и 3 класс пропускной способности



Ограничители перенапряжений типа ОПН-У-6 (10, 15, 20, 35, 110, 220) предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования распределительных устройств в сетях 6, 10, 15, 20, 35, 110, 220 кВ переменного тока частоты 48 – 62 Гц с изолированной или компенсированной нейтралью.

Допускается применение ограничителя типа ОПН-У-20/28 для защиты электрооборудования класса напряжения сети 24 кВ.

Ограничители перенапряжений типа ОПН-У-110 (220) предназначены для защиты трансформаторов, электрооборудования распределительных устройств и аппаратов от грозовых и коммутационных перенапряжений в сетях напряжением 110, 220 кВ переменного тока частоты 48 – 62 Гц с заземленной нейтралью.

Ограничители типов ОПН-У-110/43, ОПН-У-110/56 и ОПН-У-220/120 предназначены для защиты нейтрали силового трансформатора.

Вид климатического исполнения УХЛ1 или Т1 по ГОСТ 15150 – 69

Группа механического исполнения по ГОСТ 17516.1:

М6для ограничителей классов напряжения 6, 10, 15, 20 и 35 кВ;

М1для ограничителей классов напряжения 110 и 220 кВ.

Нормативные документы: ИТЕА.674361.005ТУ; ГОСТ 52725-2007; СТ МЭК 60099-4



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:







ОПН

У

ХХ

/

ХХ

Х



УХЛ1

IV

/

X



































Ограничитель перенапряжений нелинейный



































































Индекс типа



































































Класс напряжения сети, кВ



































































Наибольшее длительно допустимое рабочее

напряжение ОПН, кВ





















































Класс пропускной способности (класс разряда линии по

СТ МЭК 60 099 – 4) (2 или 3)

















































Климатическое исполнение и категория размещения по ГОСТ 15150















































Обозначение исполнения по степени загрязнения по ГОСТ 9920















































Вид конструктивного исполнения

































А — опорное без изолирующего основания

Б — опорное с изолирующим основанием

П — подвесное



































Ограничители выполнены в виде одноэлементной конструкции и имеют следующие виды конструктивного исполнения:

а) исполнение «А» - опорное без изолирующего основания;

б) исполнение «Б» - опорное с изолирующим основанием;

в) исполнение «П» - подвесное.

Зависимость наибольшего напряжения (в долях Uнр), допустимого до и после поглощения ограничителем максимальной энергии коммутационных перенапряжений от времени приложения этого напряжения приведена на рисунке 8.



Ток пропускной способности для классов 2 и 3 по ГОСТ Р 52725-2007 (класс разряда линии по СТ МЭК 60099 – 4):

680 Адля 2 класса;

1000 Адля 3 класса.

Удельная энергия, кДж/кВ (UНДР):

5,2 кДж/кВдля 2 класса;

8,8 кДж/кВдля 3 класса.

Номинальный разрядный ток 10 кА.

Амплитуда импульса большого тока

4/10 мкс – 100 кА

Большой ток взрывобезопасности - 65 кА.

Группа механического исполнения по ГОСТ 17516.1:

М6для ОПН напряжением 6 – 35 кВ;

М1для ОПН напряжением 110 и 220 кВ.

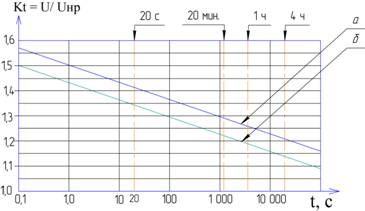

абез предварительного поглощения

бс предварительным поглощением энергии коммутационных перенапряжений



Рис. 8 Зависимость напряжения промышленной частоты от времени



Основные параметры ограничителей приведены в таблице 4 .



Таблица 4,

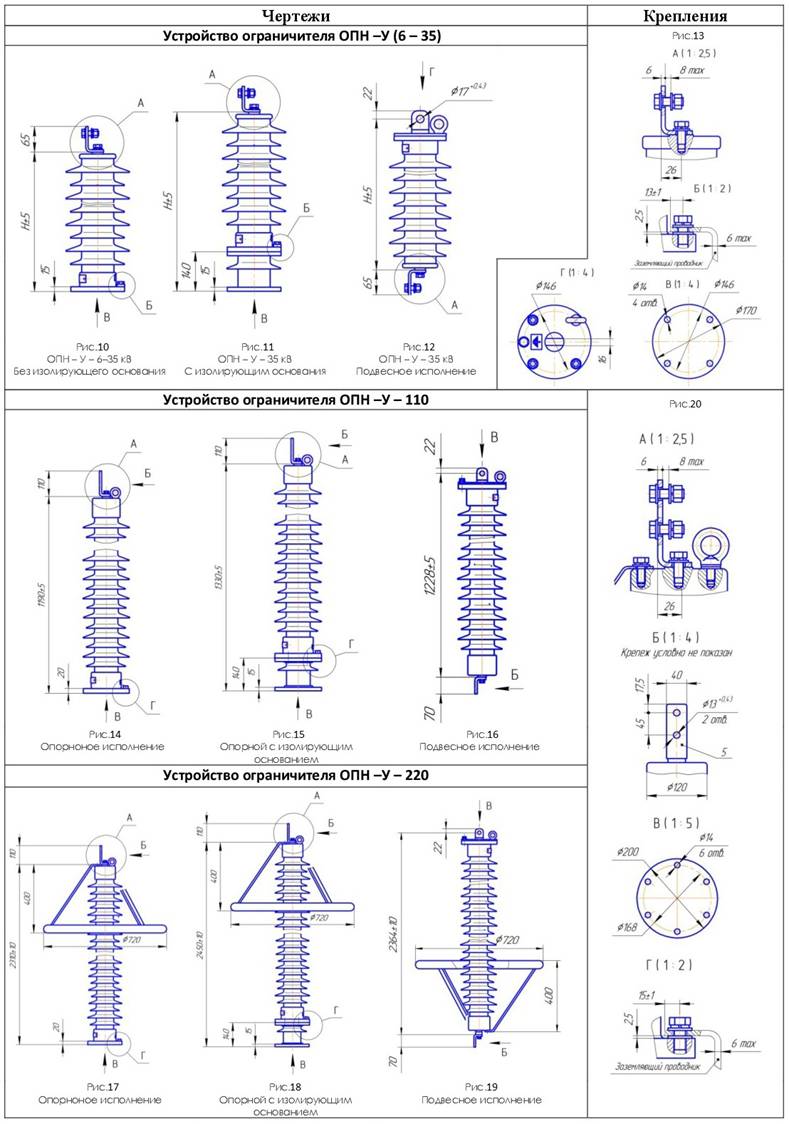

Габаритные и присоединительные размеры приведены на рисунках 10 – 20.
